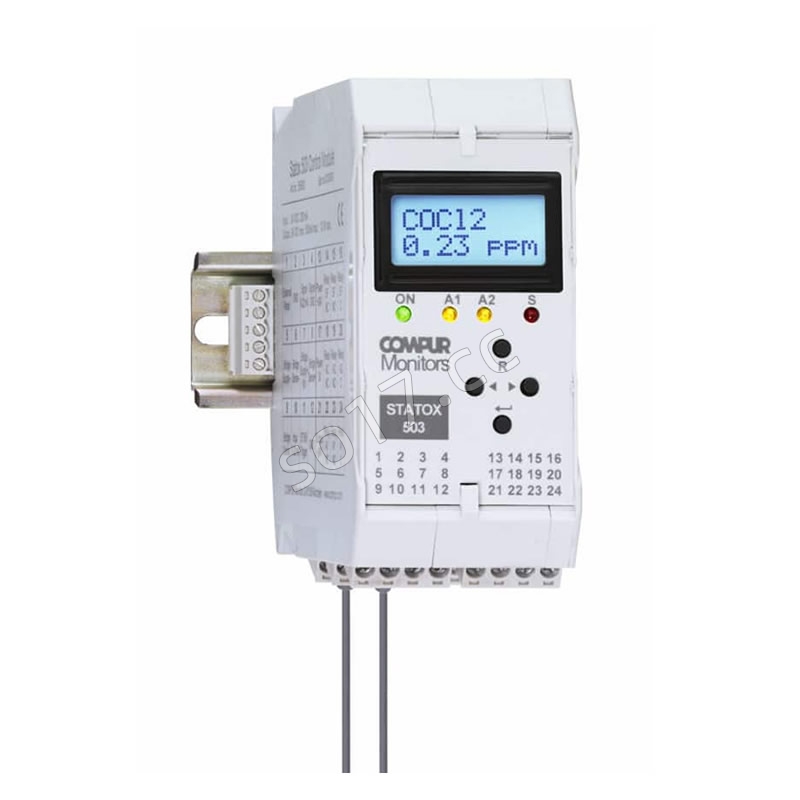

气体检测控制器德国COMPUR Statox 503型

气体检测控制器德国COMPUR Statox 503型

德国COMPUR Statox 503气体检测控制器可与COMPUR所有固定式气体检测传感器搭配使用。

货号:S4265

型号:503型

联系客服

在线咨询

产品介绍

气体检测控制器德国COMPUR Statox 503型

德国COMPUR Statox 503气体检测仪控制模块是可以搭配全部COMPUR固定式气体检测仪使用,它提供电源并处理催化传感器的桥接信号以及变送器的4–20 mA信号。三个额定电流为8 A的继电器和一个带有外围仪表的4–20 mA输出接口。



为了获得**的灵活性,测量范围是用户可编程的。您还可以对装置进行编程,无论它是ppb、ppm、%LEL还是%volume。



任何控制模块都可以编程为作为通用报警模块运行:不仅电源在模块之间的电源导轨上运行,而且可以在此处访问报警。



易于安装和拆卸



控制模块安装在标准DIN导轨上。通过可选电源轨,您可以连接24 V直流电源和报警信号。模块可以很容易地从导轨上添加或删除,而不会对相邻模块造成影响。您可以对其中一个模块进行编程,使其作为通用报警模块运行。甚至这个功能也可以通过按下按钮来编程。将控制模块用作通用报警模块是一项非常有用的功能。当任何模块进入报警1、2或系统报警时显示,并控制外围报警设备。



所有电气触点都位于易于接触的前侧。报警信号、模拟输出、传感器头连接的端子分为6个可插拔接线板。这不仅使**次安装快速方便,而且还使任何服务事件或系统修改变得简单。模块可以很容易地拔下和更换。



直观式的用户界面



你需要一个气体检测系统,它需要很少或根本不需要注意。无论是设置初始参数,还是执行计划校准或验证试验:操作应安全、快速、简单。受密码保护的Statox 503软件结构非常清晰,大多数菜单项都是不言自明的。“重置”按钮可随时将您带回测量模式。即使您不得不中断工作并忘记重置,如果有一段时间没有按下按钮,看门狗功能也会将系统返回到测量模式。另外一个开关允许您触发计划外的Statox 560自检。



功能安全性与**的系统灵活性



Statox 503符合DIN EN 61508和61511功能安全标准SIL 2级。结合任何SIL 2传感器头,您可以创建一个完整的气体检测系统,用于符合SIL 2标准的可燃或有毒气体。在大型装置中,气体探测器的信号通常进入SIL认证的过程控制系统,在小型装置中,需要符合SIL要求的控制模块。由于任何传感器头/控制模块的组合都构成了一个完整的气体检测系统,因此该系统缩小了这一差距。它可以无限扩展,并且对连接的传感器头的混合没有限制。



连接其他前端



Statox 503的多功能性并不以气体检测而告终。您可以连接任何提供4–20 mA模拟信号或惠斯通电桥信号的前端。因此,您可以使用一种类型的控制设备为各种传感器创建自己的紧凑型控制系统。



参数





Product name Statox 503 Control Modul

Power supply 24 +/- 2 VDC max. 200 mA

Power max. 5 W

Temperature of operation – 10°C bis + 60°C

 Temperature of storage – 20 °C bis + 60°C

Pressure – 900 bis 1100 hPa

Humidity 0 – 99 % r. h. non condensing

Display Two lines, 16 segments

Housing Polyamide, IP 20

Connections 24 Screw terminals, max. 2,5 mm2 diameter

Relays 2 * Alarms, 1 * system failure

Relay contacts 205 VAC, 8 A min. make or break power >/= 12 V, 10 mA,  contakte silver / nickel

Dimensions 103 mm * 45 mm * 115 mm (h + w * d)

System fail relays normally active (NO)

max. burdon 700 Ohm

Installation 35 mm DIN rail

CE Marking EN 61326-1:2013 Extra featur

Extra feature Statox 560 self – test trigger
